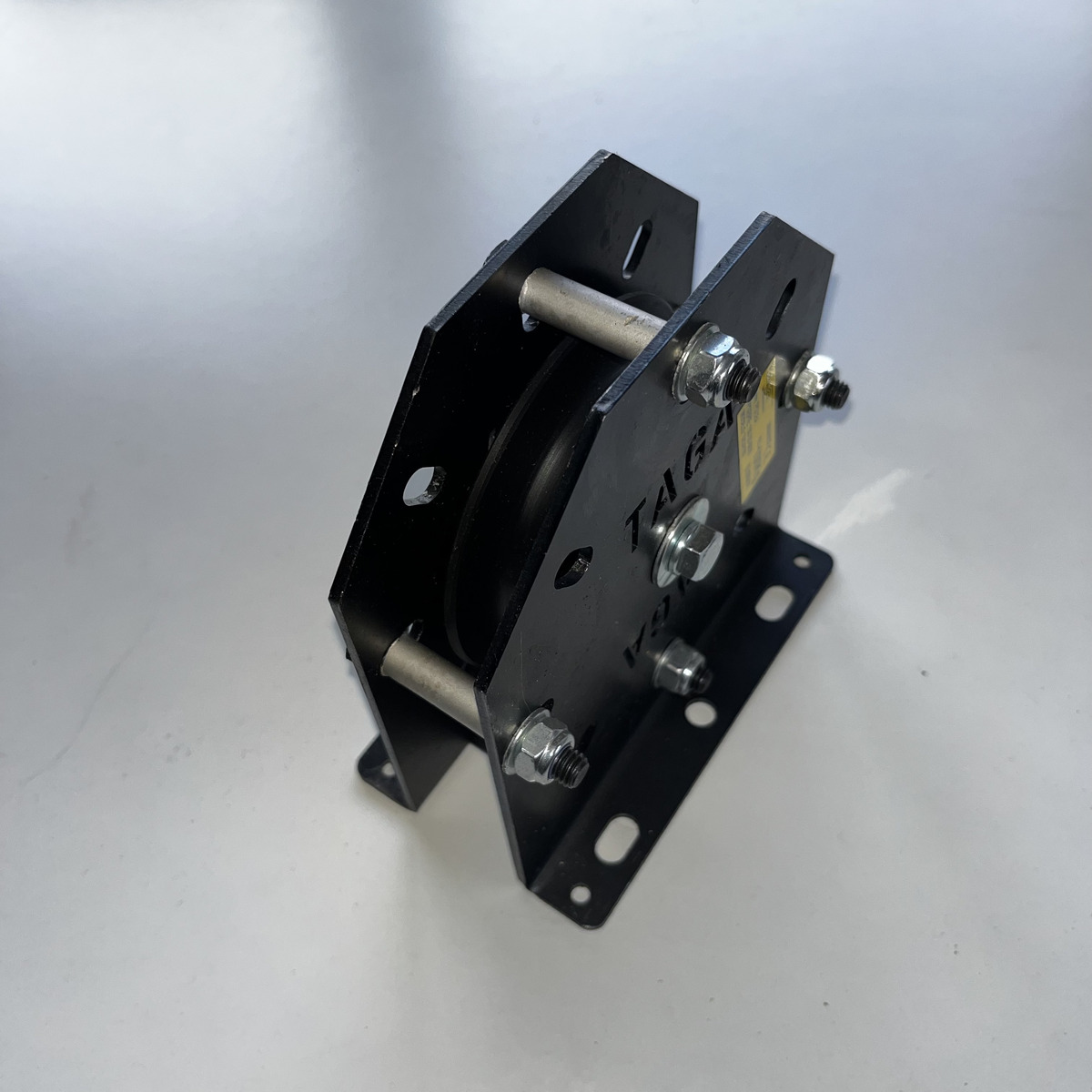

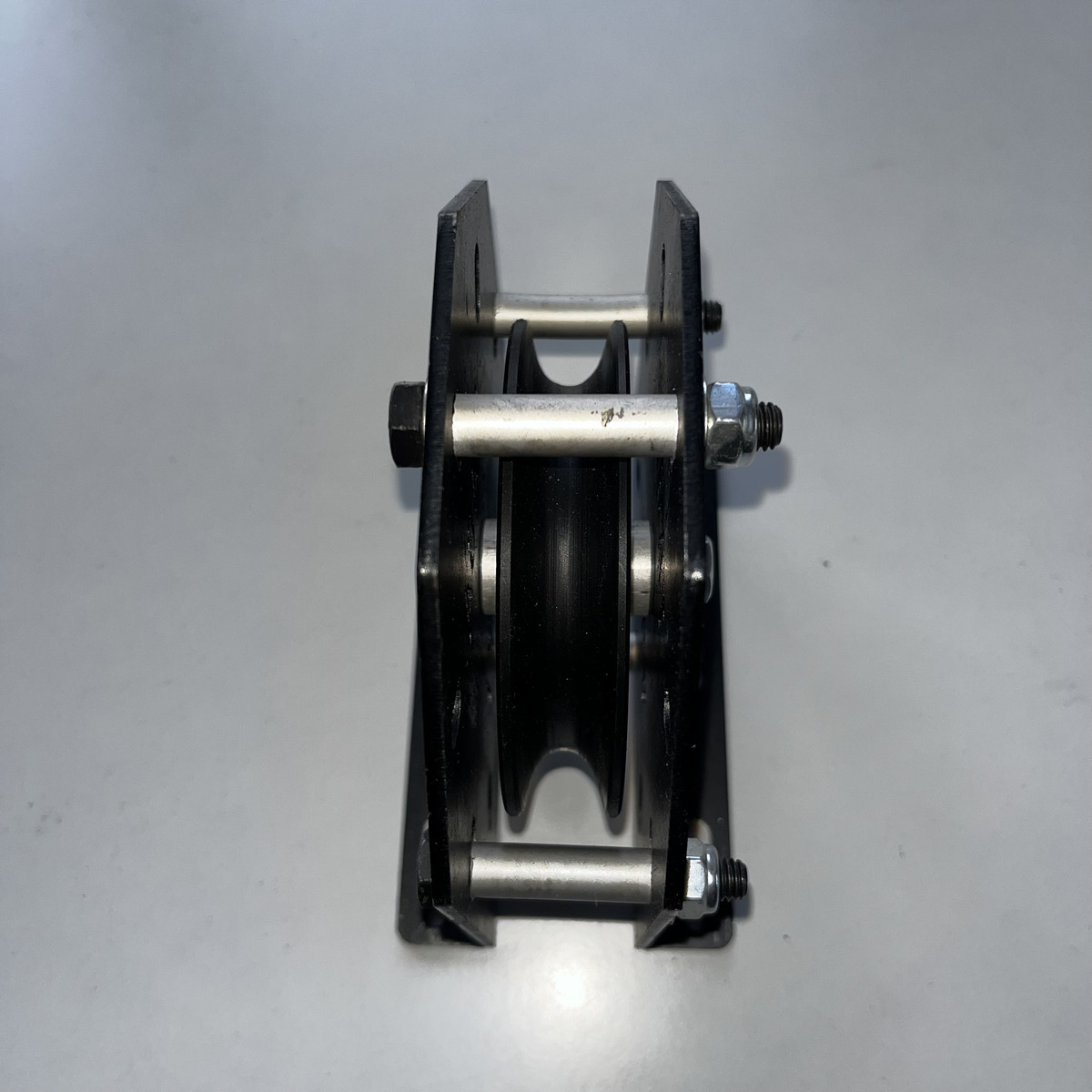

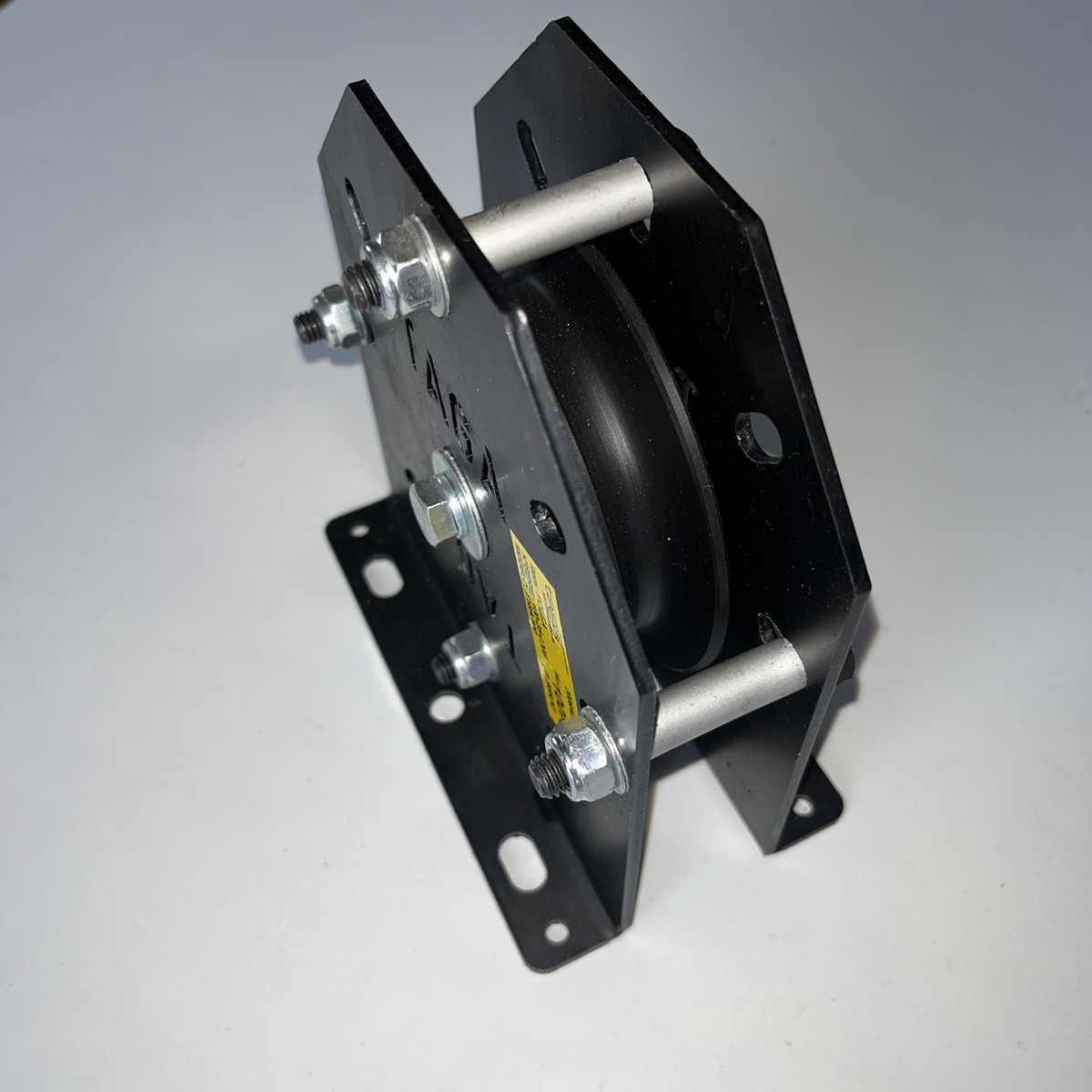

POLEA 100 – PARA CUERDA 10/12MM

La Polea 100 para cuerda de 10/12 mm ha sido diseñada para el guiado y desvío de cuerda en sistemas de maquinaria escénica profesional. Equipada con una roldana de 98 mm de diámetro y canal de 10 mm, constituye una solución robusta y segura para instalaciones permanentes en teatros, auditorios y espacios culturales.

Fabricada para aplicaciones profesionales, esta polea admite una carga máxima de utilización (CMU/WLL) de 100 kg (0,98 kN) y ha sido diseñada para cumplir los requisitos de seguridad aplicables a la maquinaria escénica.

Polea para maquinaria escénica: características técnicas

Carga máxima de utilización (CMU/WLL):
100 kg (0,98) KN

Roldana:
Diámetro de 98 mm con canal de 10 mm.

Compatibilidad:
Cuerda de 10/12 mm.

Tipo:
Polea fija para cuerda 10/12mm

Su diseño compacto facilita la integración en instalaciones escénicas permanentes, garantizando un funcionamiento fiable y un mantenimiento sencillo.

Sistema de fijación

La Polea 100 se instala mediante fijación mecánica sobre una estructura fija de la caja escénica.

Para garantizar una instalación segura, la fijación debe realizarse con tornillería M8 DIN 933, con una calidad mínima 8.8 y un par de apriete de 25 Nm. Los elementos de fijación no están incluidos.

Documentación incluida

Cada unidad de la polea 610AE se suministra con:

• Número de serie individual

• Manual de instrucciones

• Declaración de conformidad CE

Esta documentación garantiza la trazabilidad del producto y certifica su conformidad con la Directiva de Máquinas 2006/42/CE, la UNE-EN ISO 12100:2012 y la UNE-EN 17206:2021 para maquinaria escénica.

Compatibilidad de instalación

La Polea 100 está diseñada exclusivamente para trabajar con cuerda de 10/12 mm y debe instalarse sobre una estructura capaz de soportar las cargas generadas por el sistema de elevación.

Es imprescindible comprobar la compatibilidad entre la fijación y el elemento estructural, así como verificar el correcto apriete de la tornillería antes de la puesta en servicio.

Aplicación en maquinaria escénica

La Polea 100 está especialmente indicada para sistemas manuales de maquinaria escénica en los que se requiera el guiado de cuerda con total fiabilidad. Su construcción permite utilizarla en cambios de dirección y desvíos de cuerda dentro de instalaciones escénicas permanentes.

Su diseño robusto, el cumplimiento de la normativa vigente y la facilidad de instalación la convierten en una solución idónea para proyectos de ingeniería escénica profesional, proporcionando seguridad, durabilidad y un funcionamiento fiable durante toda la vida útil del sistema.
